7.5kw电动锚杆调直机的结构和原理
7.5kw电动锚杆调直机是由泵站提供动力，工作时将弯曲的锚杆在压紧装置下进行初步压直，然后插入前后夹紧装置夹紧，启动主工作油缸进行拉直，使之产生永久塑性变形，从而达到修复的目的，使锚杆拉直。

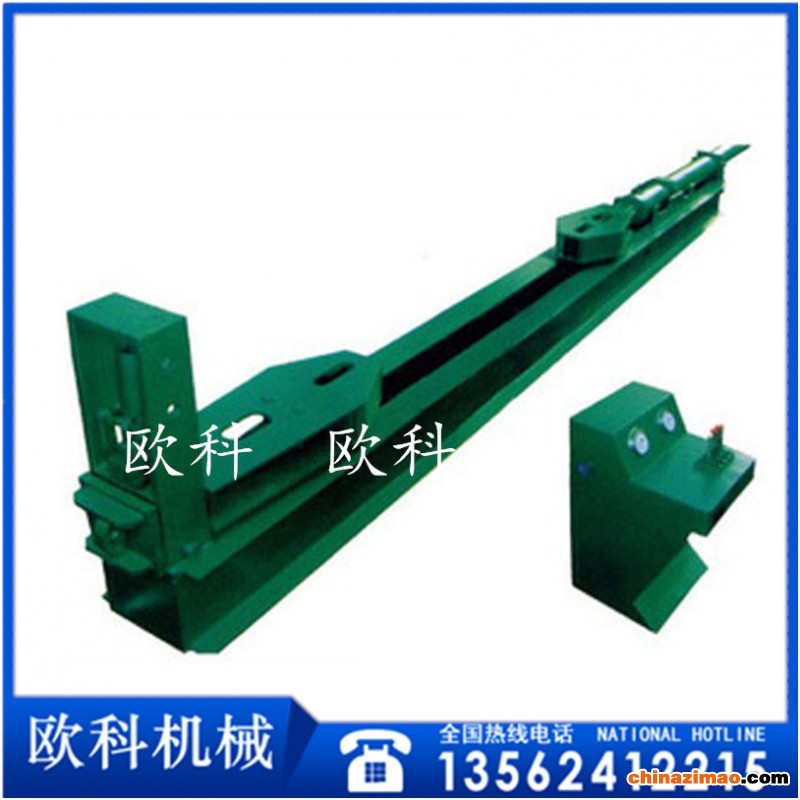

7.5kw电动锚杆调直机主要由机架、主工作油缸、前后夹紧装置压紧装置、泵站、控制系统等组成。
7.5kw电动锚杆调直机是液压锚杆调直机，锚杆调直机主要用于锚杆的调直修复， MTZ-1型锚杆调直机是矿山锚杆调直修复的专用设备。锚杆调直机具有结构简单、安全可靠、操作方便、提高维修，调直效率高的特点，其解决了人工调直的麻烦，实现锚杆调直机械化。
技术参数
型号 MTZ-1 功率 7.5KW
电压 380V 压力 31.2Mpa
流量 25ml 最大拉力 40kn
工作长度 横向移动2000mm 外形尺寸 6200*100*1400
重量 2.5T 调整锚杆规格 ⌀20 ⌀22
长度 1000-2500 主缸行程 2700
锚杆调直机安装及使用
1、按地基图打好基础，留出地脚螺栓预留孔。
2、电器必须严格按相关规定安装，必须按规定设备接地和保护。
3、接好管路。
4、将油箱充足32#（冬季），46#（夏季）抗磨液压油。
5、先启动液压站，待各工作油缸充满油量，再对油箱注油至油票位置。
6、点试电机转向，观察是否与箭头方向一致，如不一致应调整接线端。
7、调整压力，缓慢推（拉）升降油缸手柄，观察压力表读数，当活塞杆不动时压力为最大，此时把手柄扳到中位，记下压力值，如果压值不在10-16MPa之间应调整换向阀左前方或右前方旋扭，直至压力在10-16MPa之间为止。
