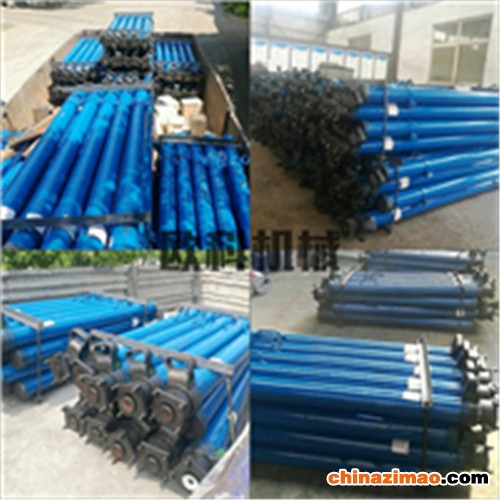

单体液压支柱是指利用液体压力产生工作阻力并实现升柱和卸载的单根可缩性支柱。单体液压支柱主要分为悬浮式、双伸缩悬浮式、DN内注式以及玻璃钢单体液压支柱。
原理
单体液压支柱是由缸体、活柱、阀等零件组成的。其中三用阀是外注式单体液压支柱的心脏，它由单向阀、卸载阀和安全阀王部分组成。单向阀供单体液压支柱供液用，卸载阀供单体液压支柱卸载回柱用，安全阀保证单体液压支柱具有恒阻特性。现以外注式单体液压为例介绍其结构和工作原理。
升柱时，操作注液枪把手，高压液体经三用阀内的单向阀、阀筒上的径向孔进入支柱下腔，活柱升高。当支柱顶盖使金属顶梁紧贴工作面顶板，活柱不再升高时，松开注液枪把手，注液枪即切断岛压液流，这时支柱下腔压力为泵站压力，使支柱给予顶板一定的初撑力，完成升柱——初撑阶段。
随着支护时间的延长，工作面顶板作用在支柱上的载荷增加，当顶板压力超过支柱额定工作阻力时，支柱内腔的高压液体将三用阀中的安全阀打开，液体从右阀管与安全阀套之间的间隙外溢，支柱内腔压力降低，支柱下缩。当支柱内腔压力低于安全阀弹簧力时，安全阀关闭，支柱内腔压力液体停止外溢，支柱不再下缩。
回柱时，将卸载手把插入三用阀筒卸载孔中，转动卸载手把(或扳动卸载装设)、迫使安令阀轴向移动，从而打开卸载阀。支柱内腔乳化液经卸载阀、右阀管与注液阀体之间的间隙喷到工作面采空区，活柱在自重和复位弹簧作用下回缩，达到回柱目的。
单体液压支柱简称为单柱，在结构上与液压支架不同。它与金属铰接顶梁配套，供普通机械化采煤工作面支护使用；也可供综采工作面局部地区，如端头或临时支护使用。单柱没有推移装置、整体底座和顶梁，但柱体本身的结构较液压支架上的支柱复杂。单柱也是恒阻工作式的支柱。
